称重传感器

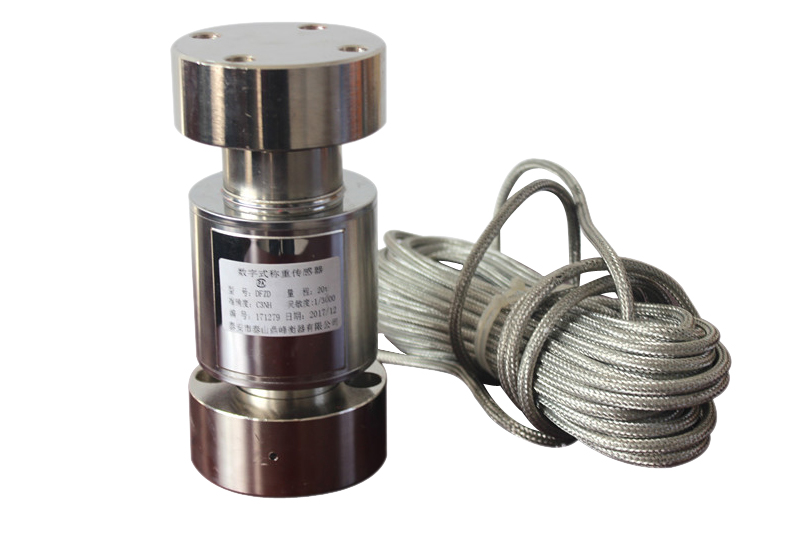

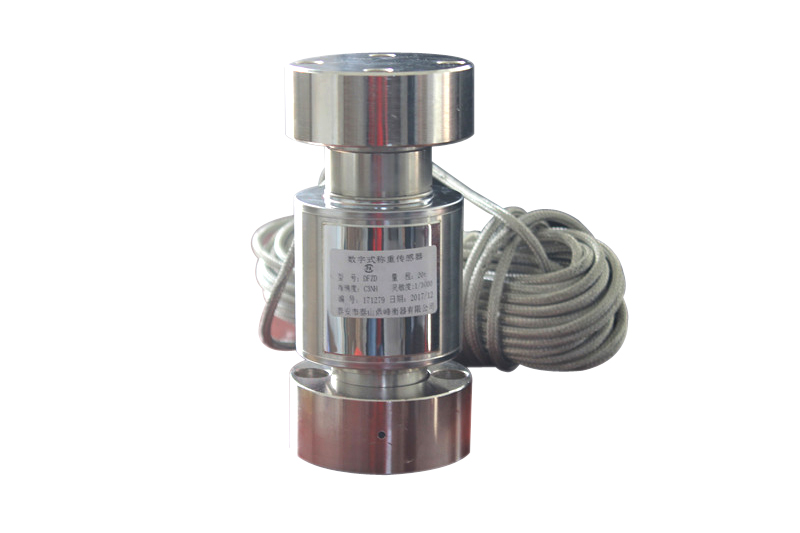

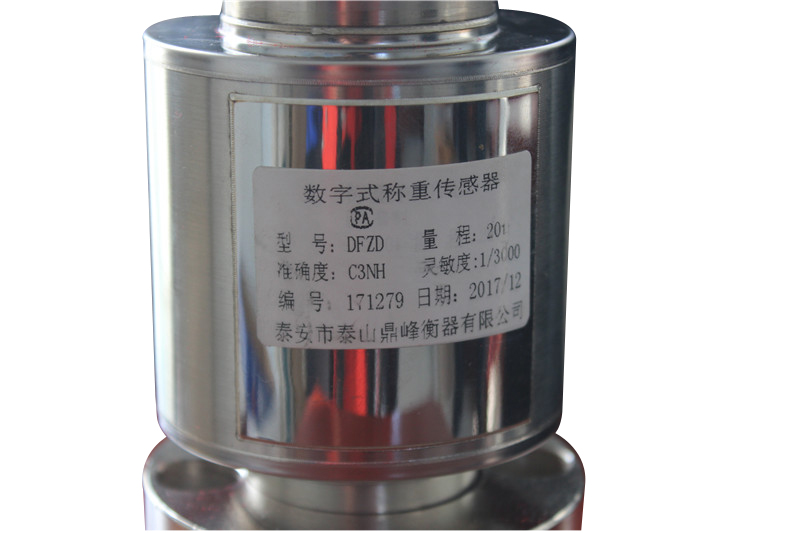

DFZD数字式称重传感器

  • 数字称重传感器内部有微处理器,可以对自身进行诊断,每个都有自己的地址,仪表能够在线监测各个传感器输出并进行智能处理,不但大大提高了称重系统的可靠性,而且可以轻松解...
联系我们
全国热线0538-6130888

产品详情

1、功能特点

● 结构:压柱式,可自动复位和调心,过载性能强,不锈钢钢外壳。

● 数字信号输出,可远距离传输,传输距离达1000m

● 数字补偿技术、性能更优于模拟式传感器

● 无需专门工具,安装维护方便

● 自我诊断功能 故障排除迅速

● 偏载调整:保证优秀的计量性能

● 不锈钢焊接密封,IP69K,防水、防尘、防潮,适用于恶劣工业环境数

2、数字传感器技术指标:

a. 特点

传感器采用数字式传感器,对温度系数、非线性、滞后和蠕变等进行自动数字化补偿,采用零点及灵敏度温度双重补偿,在-40℃~+70℃的温度范围内能保证很高的准确度和极强的互换性。传感器具有良好的自动恢复力矩,在任何情况下保证垂直方向受力,稳定性及重复性高,可以在最短时间使秤台稳定下来,抗冲击及侧向力性能好,安装调试方便,不需定力矩紧固。传感器具有防水、防潮、防腐蚀、防雷和抗干扰的能力,传感器与底座间增加了防矿砂侵入防护套,适应于恶劣的工作环境。 传感器应有微处理器,有自诊断功能以便于检修,传感器输出信号为数字信号。主要技术参数如下:

b. 产品用途与组成

本产品主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。

c. 主要技术指标

序号 项目 参  数
1 量程 Rated load 10t、20t、30t、40t、50t、60t
2 精度等级 Accuracy Class OIML R60 C3
3 蠕变 Creep ±0.0167%F.S/30min
5 非线性 Nonlinear ±0.0167%F.S
6 滞后 Hysteresis ±0.0167%F.S
7 重复性 Repeatability ±0.01%F.S
8 输出温度影响 Temp.effect on output ±0.01%F.S/10℃
9 零点温度影响Temp.effect on zero ±0.01%F.S/10℃
10 温度补偿范围 Compensated temp.range -10℃~+40℃
11 使用温度范围 Use temp.range -40℃~+70℃
12 供电电压 Excitation voltage 7~15V DC
13 通讯波特率 Communication BPS 9600/19200
14 通讯方式Communication Mode RS 485
15 安全过载 Safe load limit 200%
16 极限过载 Lateral load limit 300%
17 防雷击能力 Lightning protection 80000A
18 防护等级 Protection class IP68/IP69K(传感器腔体内惰性气体保护)
19 材质 Construction 不锈钢 Alloy Steel+不锈钢壳体Stainless housing
100%不锈钢 100% made by stainless Steel
20 接线方式 Wiring Code 激励+(VIN):蓝 Blue   激励-(GND) : 黑 Black
信号+(485-A):白 White  信号-(485-B):红 Red



型号 H H1 H2 H3 C1 C2 C3 C4 C5
DFZD型 200 150 140 12 83.5 64 43.8 M8 99
型号 产品图片 导线示意图 导线
长度 数量 适用量程
DFZD型   如左图,固定式导线 12m N 20t
16m N 30t、40t、
50t、60t

d. 本传感器具有良好的防雷击浪涌性能。

e. 技术参数

① 基本参数:

★ 传感器型式:压式柱型,不锈钢材料外壳,焊接密封

准确度等级:OIML C3级。

★ 称重传感器采用智能AD模块实现数字量输出;

★ 对称重传感器的非线形、温度性能等参数进行自动补偿;

★ 数字传感器电子元器件都安装在传感器屏蔽体内,能够经受电子干扰、射频干扰等,可在高干扰区域工作;

★力值传递的制造特性免除了更换传感器后的校准标定工作

② 数字化通讯技术

★ 采用RS485总线技术,实现信号的远距离传输,传输可达1000米;

★ 输出数字信号幅度大,抗干扰能力强;

★ 总线结构便于多个称重传感器的应用,在同一个系统中最多可接24只称重传感器。

③ 不倒翁结构

★ 采用双摇柱结构,抗侧向力和冲击力性能良好,抗过载能力强;

★ 使自动调心和自复位能力提高;

★ 现场安装方便快捷;

④ 防护技术

★ 密封方式:激光焊接密封,防护等级达到IP68/69K等级等。

★ 传感器具有防雷击保护系统,具有预诊断、超载检测功能。

⑤ 智能化技术

★ 防止利用简单电路改变称量信号和大小的方式进行作弊;

★ 可根据指令更改传感器特性参数。

★ 数字化校准技术使衡器偏载(四角)校准一次自动完成;使衡器量程校准一次完成。

★ 可以根据需要修改衡器的量程系数和零点数值、每只传感器的系数和零点参数。

★ 免除了更换传感器后的校准问题。

⑥ 故障诊断技术

★ 具有诊断衡器零点数值变化的能力;

★ 具有诊断每只传感器的零点数值变化的能力;

★ 具有诊断每只传感器通讯变化的能力;

★ 具有判断更换传感器后地址和编号不符的提示能力;

★ 具有对多种操作错误信息的提示能力
